Битумная черепица с фольгированным покрытием Brai (Италия)

Монтаж черепицы Brai

Монтаж итальянской медной черепицы осуществляется на кровлях, имеющих наклон более 12 градусов, по идеально ровному основанию, изготовленному из плит OSB или влагостойкой фанеры ФСФ. Перепады элементов основания по высоте не должны превышать 2 мм.

  • При уклоне скатов кровли не более 30 градусов рекомендуется закрывать подкладочным ковром всю поверхность кровли.
  • Если же уклон превышает отметку 30 градусов, то подкладочный ковер укладывается вдоль карнизов, по ендовам, конькам, торцам кровли. Также рекомендуется применять подкладочный слой в местах наиболее вероятного скопления осадков и образования наледи - примыкания, мансардные окна и вентиляционные проходки.

Разметка кровли

Модель Leonardo

  • При помощи мелованной бечевы (бечевки) отчертите линию XY в 34 см от карниза параллельно линии конька;
  • Отметьте точку A по центру линии XY и отметьте справа и слева от этой точки на расстоянии 150 см точки B и C;
  • Используя бечеву как циркуль, отметьте дуги от точек B и C на расстояние 200 см. В месте пересечения дуги от точки B и от точки C над точкой A отметьте точку D;
  • Разметьте с помощью бечевы линию AD от карниза до конька;
  • Параллельно линии AD на расстоянии 50 см отметьте линию E. Для более точного расположения стыковочного шва гонтов Leonardo отметьте линию F параллельную AD в 5 см от нее;
  • По обеим сторонам линии F отметьте параллельные линии через каждые 50 см по всей поверхности кровли;
  • Отметьте линии G параллельные XY до самого конька с шагом 29 см.

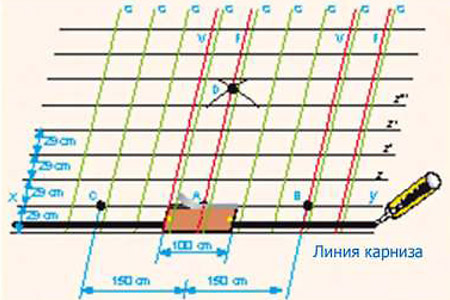

Разметка кровли по ковруРазметка кровли по ковру

Модель Giotto

  • С помощью мелованной бечевки отметьте линию XY в 19 см от карниза кровли параллельно линии конька;
  • Отметьте точку A по центру линии XY и отметьте справа и слева от этой точки на расстоянии 150 см точки B и C;
  • Используйте бечевку как циркуль, чтобы отчертить дугу от точки B и точки C над точкой A и отметить точку D;
  • Разметьте с помощью бечевы линию AD от карниза до конька ската;
  • Параллельно линии AD на расстоянии 50 см отметьте линию E;
  • Отметьте линии G параллельные XY до самого конька с шагом 14,3 см.

Монтаж медной черепицы

Модель Leonardo

Установка первого ряда:

  • Нанесите битумный клей под основание линии XY (как можно ближе к карнизу);
  • Укладывайте первый ряд черепицы таким образом, чтобы левый край располагался на линии E, а верхний край на линии XY. Первый ряд гонтов черепицы укладывается встык;
  • Удалите защитную пленку с верхней части уложенных гонтов медной черепицы;
  • Герметизируйте место стыка гонтов, наклеив соединительную ленту JointRoll, нарезав ее полосами по 34 см. Установите на место стыка кляймер, зафиксировав его 2 гвоздями в специальном отверстии. Первый гонт черепицы второго ряда выравнивается левым краем по линии F, верхний край выравнивайте по линии G.

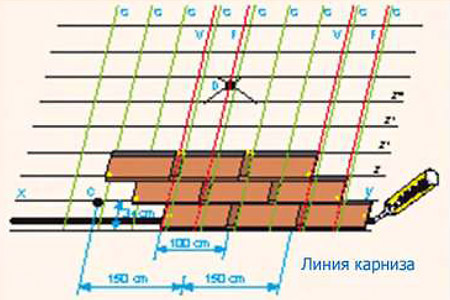

Схема укладки медной кровельной плиткиСхема укладки медной кровельной плитки

Модель Giotto

  • Установите стартовую полосу StartRoll по всей линии карниза кровли, зафиксируйте ее нижнюю часть с помощью битумной мастики-клея, а верхнюю прибейте гвоздями через каждые 25 см. Первый ряд черепицы укладывается от линии AD. Второй ряд черепицы укладывается от линии E со смещением 50 см от линии AD. Обязательно учитывайте - при укладке черепицы модели Giotto не следует удалять защитно-декоративную пленку с лицевой части гонтов;
  • Гонты черепицы фиксируются при помощи  медных или нержавеющих гвоздей 3*30 мм с диаметром шляпки не менее 8 мм из расчета 4 гвоздя на один гонт черепицы.

Монтаж ендов

  • Установите специальный гидроизоляционный рулонный материал Protekt по центру ендовы;

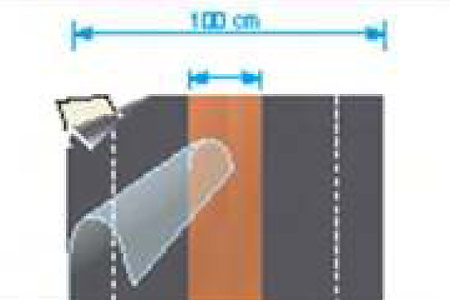

Ендова ProtektЕндова Protekt

  • Зафиксируйте гвоздями в верхней части;
  • Приклейте и зафиксируйте гвоздями через каждые 10 см одну из симметричных частей Protekt;
  • Снимите защитную пленку с боковой части зафиксированной стороны;
  • Придайте Protekt форму основания кровли. Приклейте и зафиксируйте гвоздями вторую часть Protekt;

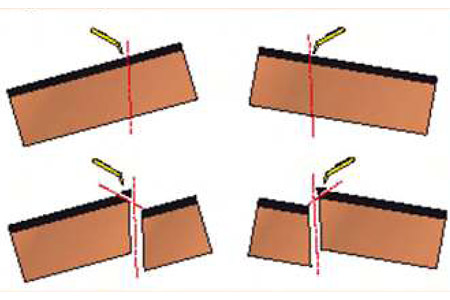

Обрезка медной черепицы в ендовеОбрезка медной черепицы в ендове

  • Снимите защитную пленку с боковой части зафиксированной стороны;
  • Обрежьте Протект в нижней части по линии карниза. При длине ендовы более 5 метров рулоны Протект укладываются с нахлестом 20 см, место нахлеста проклеивается битумным клеем.

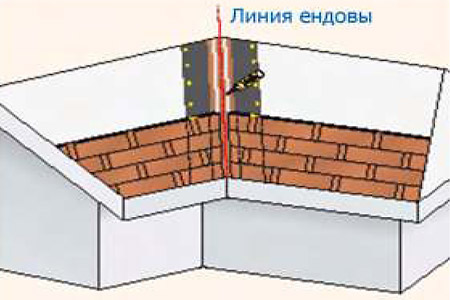

Схема установки медной ендовыСхема установки медной ендовы

Установка коньковых элементов

  • Установите специальный гидроизоляционный материал Протект по центру ендовы;
  • Доведите верхний ряд медной черепицы до линии конька, обрезав выступающие части. На стык двух скатов установите специальный самоклеящийся рулонный материал RidgeRoll;
  • После окончания операции установки удалите защитную пленку;
  • Смонтируйте первый элемент конька, не забудьте с него предварительно снять защитную пленку, зафиксировав его двумя гвоздями в клеящейся части конькового элемента. Последующие коньковые элементы устанавливаются внахлест;
  • Направление установки коньковых элементов задается по основному направлению ветра в регионе. При установке плотно прижимайте элемент конька и РиджРолл для лучшего склеивания.

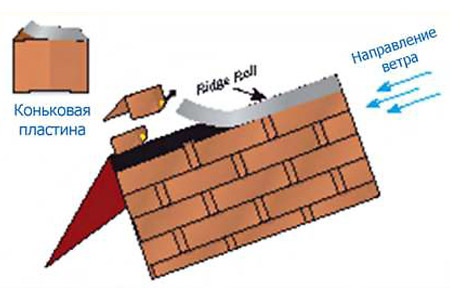

Схема устройства конькаСхема устройства конька

Устройство вентиляции кровли

  • Правильное устройство вентиляции подкровельного пространства - самое главное условие надежного и беспроблемного функционирования любой кровли;
  • Вентиляция подкровельного пространства может быть выполнена при помощи специальных аэраторов. Аэраторы устанавливаются вдоль линии конька на расстоянии 30 см от этой линии из расчета 4-5 аэраторов на каждые 100 кв. м. кровли. Аэраторынеобходимо монтировать в специально вырезанное отверстие в сплошном основании кровли;

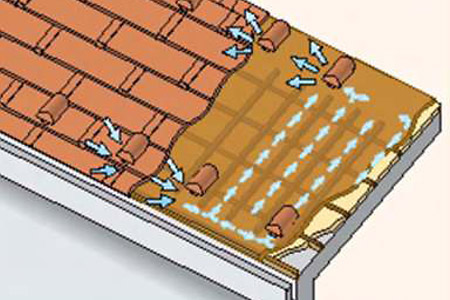

Установка аэраторовУстановка аэраторов

  • По краям отверстие промазывается битумным клеем. Основание аэратора устанавливается поверх отверстия и фиксируется гвоздями. По бокам основания аэратора наносится битумный клей;
  • Гонты медной черепицы устанавливают таким образом, чтобы они закрывали основание аэратора, для этого необходимо заранее прорезать в гонтах отверстие;
  • Колпак аэратора фиксируется на основании путем нажатия до щелчка.

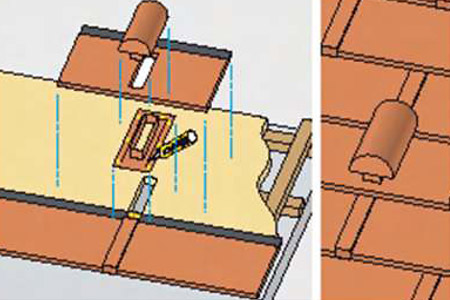

Порядок монтажа аэратораПорядок монтажа аэратора

Установка снегозадержателей

Количество снегозадерживающих элементов определяется в зависимости от следующих условий:

  • климатические особенности региона;
  • длина ската;
  • угол наклона ската кровли.

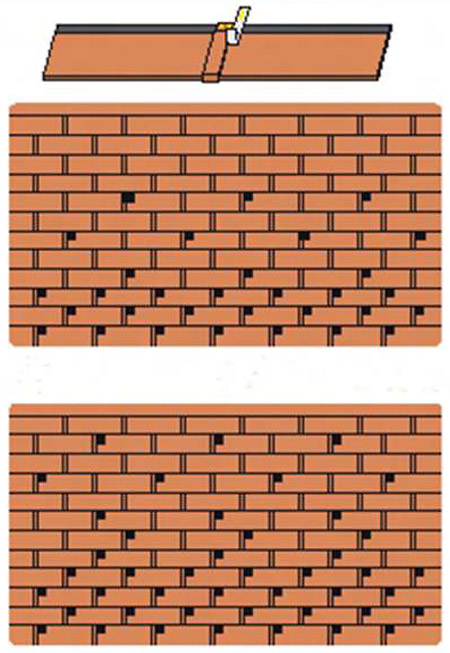

Схема установки системы снегозадержанияСхема установки системы снегозадержания

  1. При уклоне ската менее 20 градусов количество снегозадерживающих элементов должно составлять не менее 1,3 штук/кв.м.
  2. При уклоне ската более 20 градусов количество снегозадержателей должно быть не менее 1,8 штук/кв.м.

Каждый снегозадержатель фиксируется при помощи двух гвоздей через специальные отверстия.
